數顯儀表
< >
智能光柱顯示調節儀

產品概述/Product overview----------------------------------------------------------◆◆本公司生產的智能化數字調節儀采用了自行

全國服務熱線：18936049949 18912969949

在線咨詢

  • 產品詳情

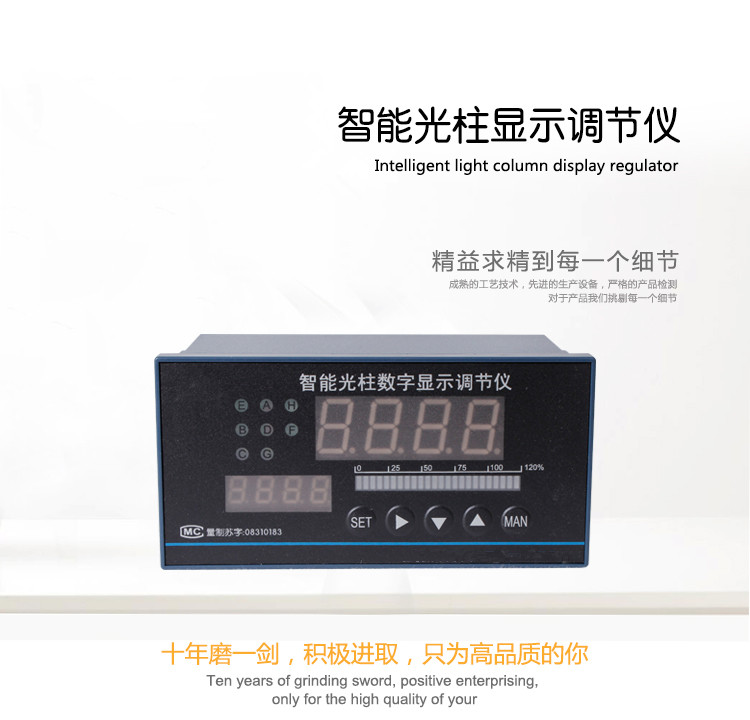

智能光柱顯示調節儀智能光柱顯示調節儀智能光柱顯示調節儀

產品概述/Product overview----------------------------------------------------------◆◆

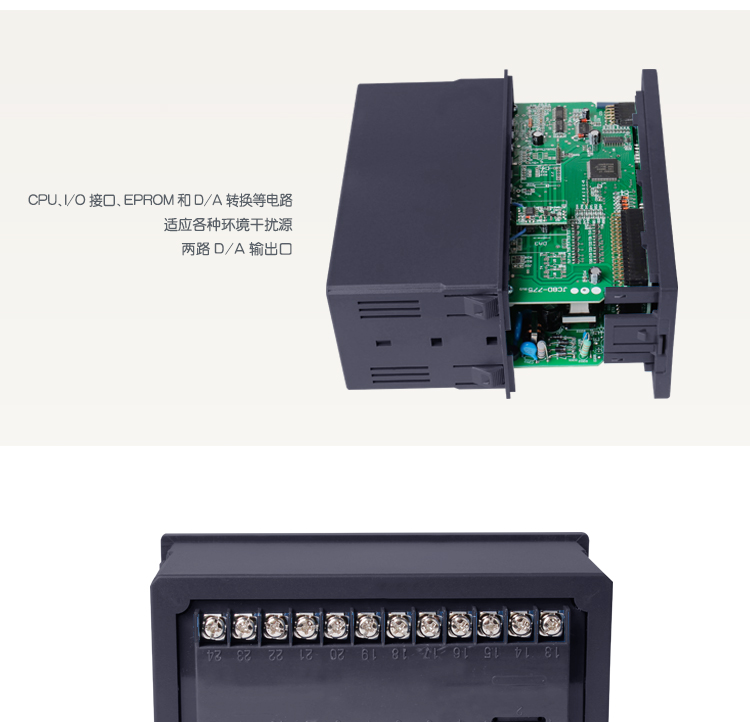

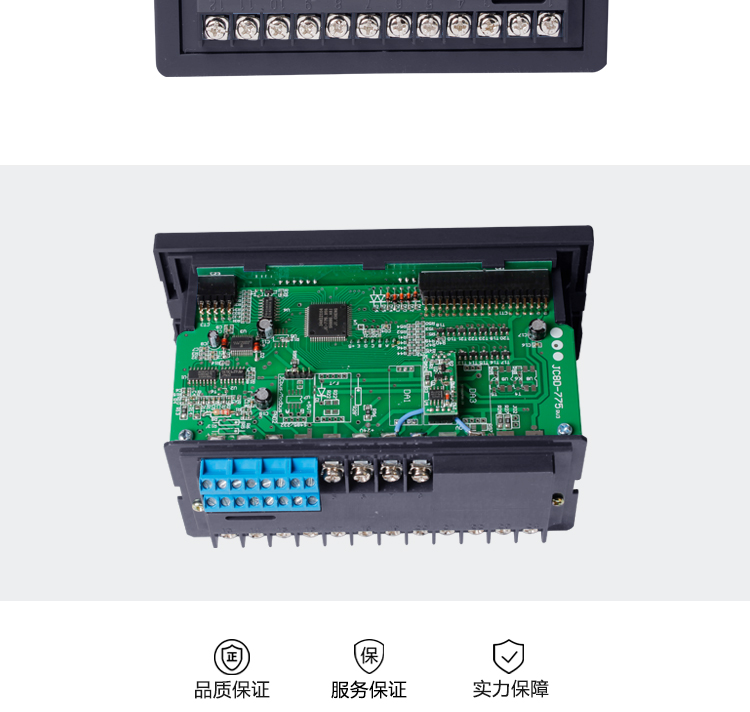

本公司生產的智能化數字調節儀采用了自行研制開發，委托日本集成電路制造商定制生產的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調試的軟件系統使本儀表獨具以下特點：

主要性能/main performance---------------------------------------------------------◆◆

1.儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。2.采和了優化設計，工藝顯著改善，沒有飛線，沒有調整電位器，所有的校準和功能可全部通過鍵盤由軟件完成。3.最多可設定六個報警輸出，報警方法可達十種以上，并可對報警參數進行監控。4.可選加兩路D/A輸出口，可以對付程量和控制量同時進行光電隔離輸出，以確保被控系統的安全可靠。提供5V和24V兩個恒壓源輸出，可滿足大多數輔助功能的需求。5.任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可做到不讓操作工查看。由用戶自己設定的四個類別百種級別的抗干擾模式，可適應各種環境的干擾源。6.線性輸入或Pt100x儀表可自定義零點和滿度。

產品選型/product selection-----------------------------------------------------------◆◆

型譜——說明類型XMTA智能數字顯示調節變送儀XMGA智能光柱顯示調節變送儀11000系列數顯儀表22000系列光柱儀表顯示方式1單屏顯示2雙屏顯示3單屏+單光柱4單屏+雙光柱5雙屏+單光柱6雙屏+雙光柱7三屏顯示8開方方式顯示（小信號切除，訂貨請注明）輸入方式0頻率信號：1~10000Hz1配熱電偶（E、K、S、B、J、T、N、R等）2配熱電阻（Pt100、Cu50、Cu100、BA1、BA2、G等）3配直流電流（0~10mA、4~20mA）4配直流電壓(0~5V、1~5V、0~20mA、0~50mV、0~200mV)5配用遠傳壓力電阻值及線性電阻值（0~400Ω）6配全部輸入類型報警功能0無報警1一路報警2二路報警3三路報警 注：SPs作聲光報警、關聯報4四路報警 警請注明5五路報警6六路報警附加功能0無附加功能1帶有斷偶、斷阻、斷線后狀態輸出外形尺寸H橫式160*80開孔152*76V豎式80*160開孔76*152J橫式96*48或豎式開孔92*45F方式96*96開孔92*92Q方式72*72開孔68*68S方式48*48開孔45*45變送輸出A無變送輸出B變送輸出0~10mAC變送輸出4~20mAD變送輸出0~5VE變送輸出1~5VF特殊信號變送輸出G頻率輸出（5~10kHz）定時功能S缺省為無定時功能帶定時功能供外24V直流電源P缺省為無24V直流電源輸出帶24V直流電源輸出（可做二線制變送器電源）通訊接口T缺省為不帶通訊接口帶RS485或RS232通訊接口供電電源KW缺省為220V.AC開關電源85~260VAC開關電源18~36VDC或18~36VAC
注：附加功能可選多種，訂貨時將其序號相加注全，4、5、6只能選一種和其 它功能相加。

技術指標/Technical indicators---------------------------------------------------------◆◆

1.測量精度：±0.5%FS±1d ±0.2%FS±1d2.報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、絕對值方式等。3.變送輸出精度：±0.3%FS 負載能力：0-600Ω4.輸入阻抗：0-10mA：500Ω、4-20mA：250Ω、DC.V：≥200KΩ 熱電偶及DC.mV：≥10MΩ冷端自動補償精度0-40℃范圍內±0.3℃ 熱電阻：三線制輸入3×10Ω以內完全補償 脈沖幅值：≥2.5V，頻率范圍0.01~1000HZ5.繼電器接點容量：AC220V 3A（無感負載）6.供電電源：AC220 ≤6W7.工作環境要求：溫度：0-5℃、相對濕度：＜58%，無腐蝕性氣體，無震動場合。

顯示說明/Display explain--------------------------------------------------------------◆◆

1、單排數碼顯示：直接顯示儀表測量值。 2、雙排數碼顯示：上排顯示測量值。下排顯示設定值。在測量狀態下，可通過加鍵將下排顯示切換成測量值的百分比。 3、雙排數碼管+單模擬條：上排顯示測量值。下排顯示設定值或測量值的百分比，單模擬條指示測量值的百分比或模擬輸出的百分比。 4、單排數碼管+雙排模擬條：數碼管顯示儀表測量值，按加鍵可顯示測量值的百分比或模擬輸出的百分比。左排模擬條指示測量值的百分比；右排模擬條指示設定值的百分比或模擬輸出的百分比。 5、雙排數碼管+雙排模擬條：雙排數碼管解釋同上<顯示說明2>一樣，雙排模擬條同上<顯示說明4>一樣。 6、指示燈：A燈或J1燈，是SP1報警指示燈。 E燈或J2燈，是SP2報警指示燈。 B燈或J3燈，是SP3報警指示燈。 C燈或J4燈，是SP4報警指示燈。 燈或J5燈，是SP5報警指示燈。 燈或J6燈，是SP6報警指示燈。

儀表接線/Instrument wiring-----------------------------------------------------------◆◆

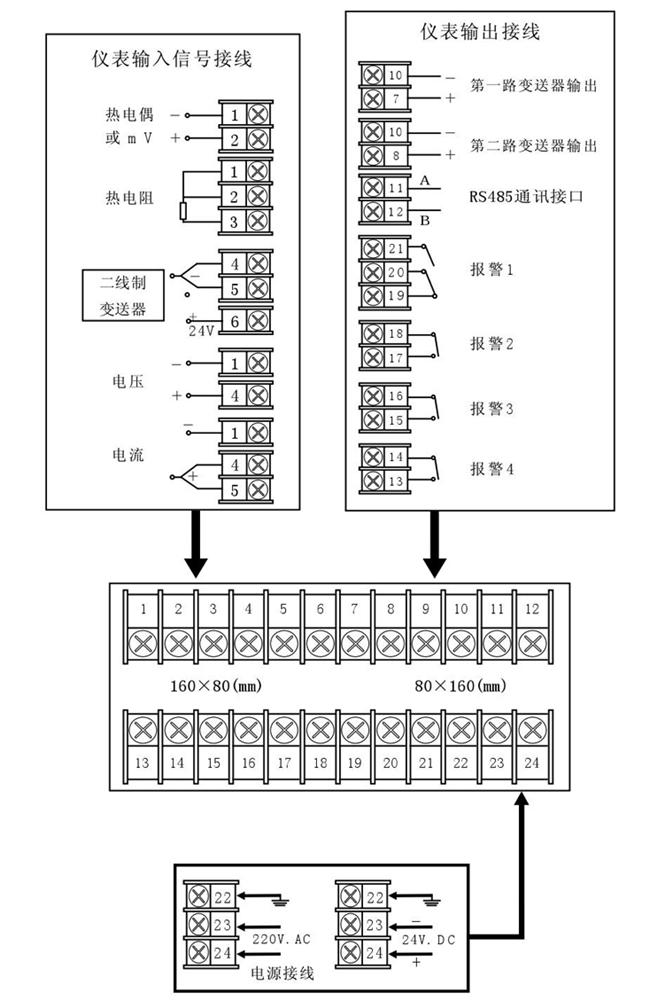

接線圖一
智能光柱顯示調節儀接線指南

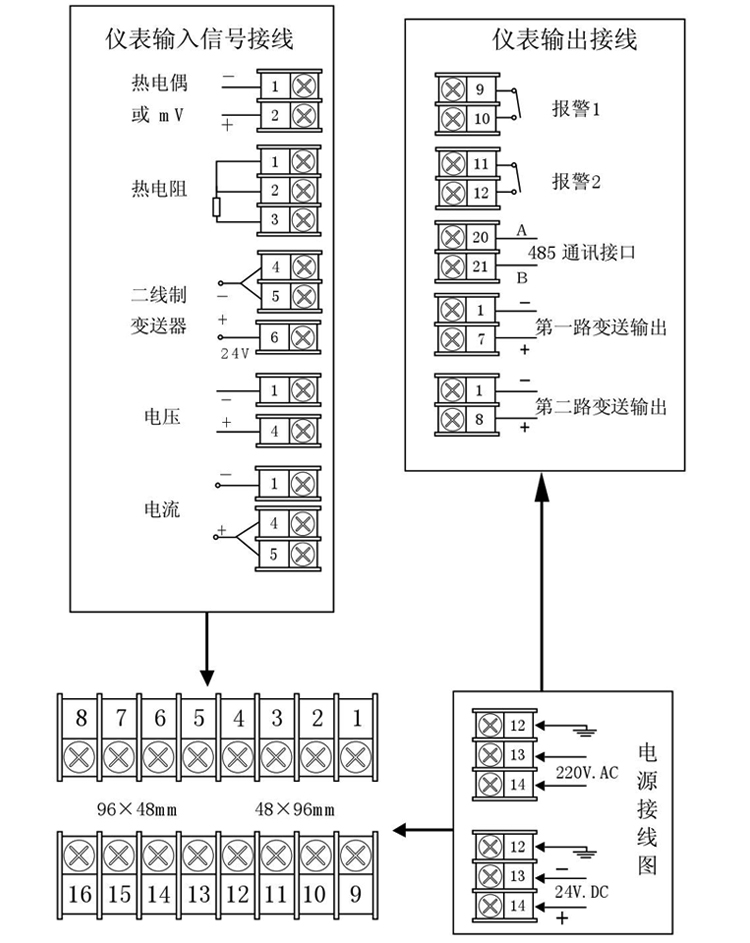

接線圖二
智能光柱顯示調節儀接線指南

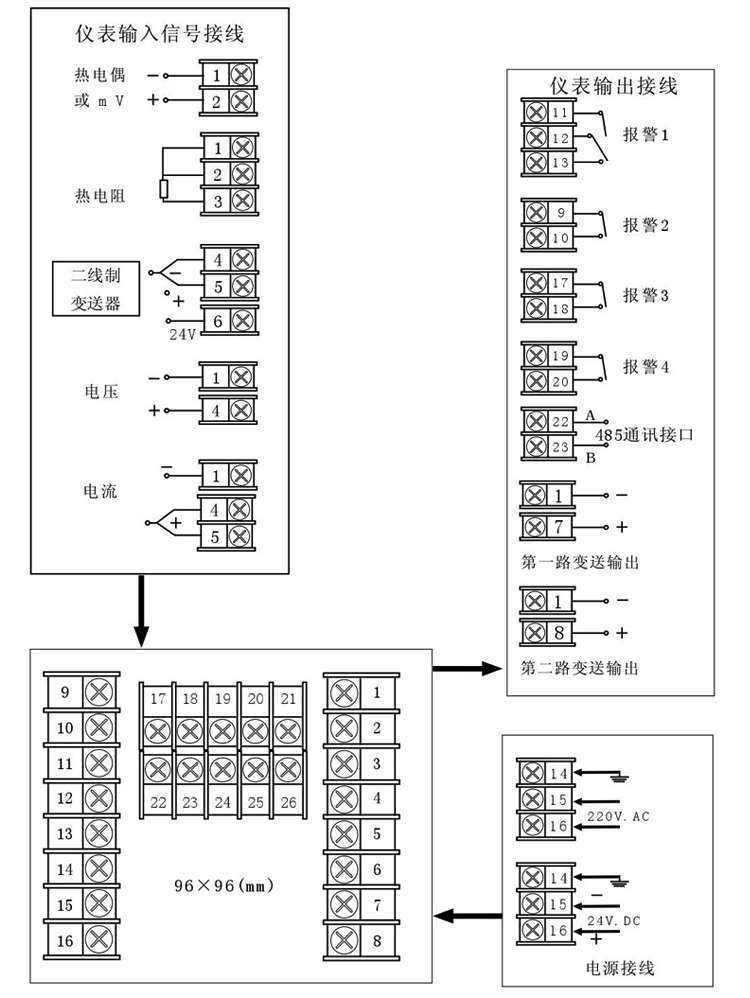

接線圖三
智能光柱顯示調節儀接線指南

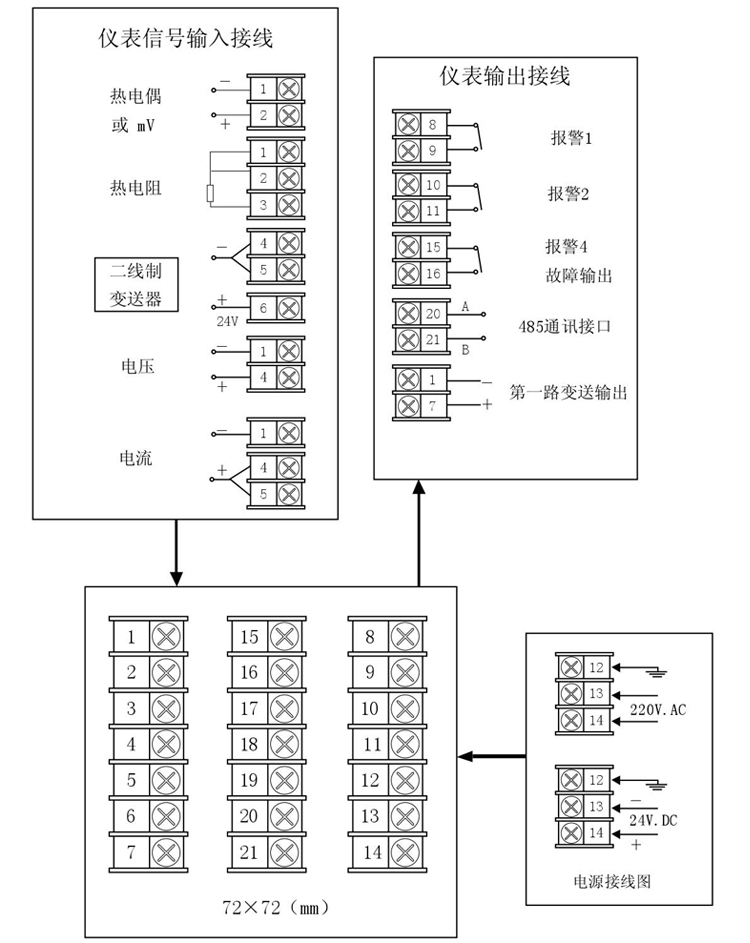

接線圖四
智能光柱顯示調節儀接線指南
注：特殊訂貨與本圖不同之處，以隨機接線圖為準。

儀表使用與維修/Instrument use and maintenance------------------------------------◆◆

1、根據需要，正確選擇儀表型號和有關程序，以便用戶免調試或直接使用。2、由于儀表功能多，根據工況需要正確設置B菜單操作程序和正確接線，如有需要建議用戶派員到廠家學習。3、如屬制造廠質量問題引發儀表損壞，一年內由廠方免費維修。
