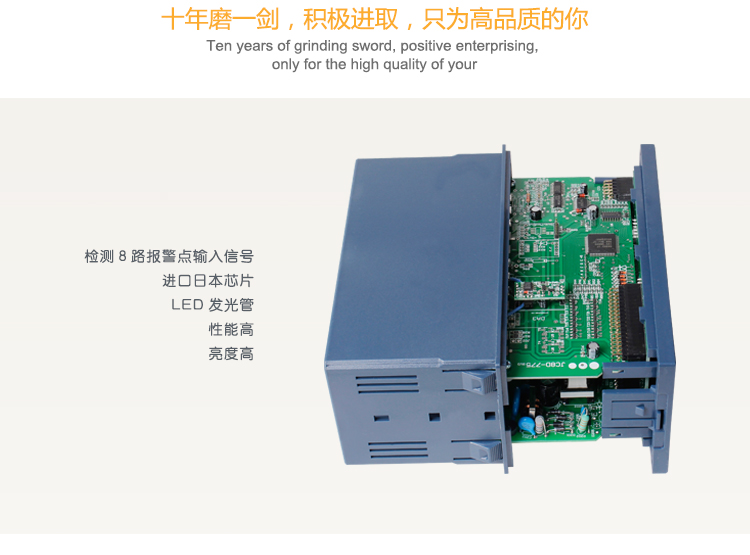

產品概述/Product overview----------------------------------------------------------◆◆ | |
| 本公司生產的XXS系列閃光報警器是采用進口日本芯片為核心的集成電路制造而成的，取代了常規報警回 路大量的中間繼電器，再配以高亮度的LED發光管，從而使儀表具有結構簡單、性能可靠、壽命長、亮度高等特點。 | |
| XXS系列八路閃光報警器能夠同時檢測8路報警點輸入信號，當報警輸入信號有效時，報警器將用聲光方式發出報警信號，以引起操作人員的注意，以便及時調整、排除故障確保生產安全。它廣泛地使用于化工、石油、電力、冶金、輕工等工礦企業。 | |
技術指標/Technical indicators--------------------------------------------------------◆◆ | |
| 輸入點數：八點輸入類型：開關觸點輸入、脈沖信號輸入 注：本儀表為隔離式閃光報警器電源電壓：220VAC 50Hz輸出接點：220VAC 2A 接觸接點與報警器之間最大線路電阻不超過300歐姆功 耗：≤5W使用環境：溫度0~50℃ 相對濕度≤85%RH 避免強腐蝕性氣體外形尺寸：160×80mm開孔尺寸：152×76mm | |

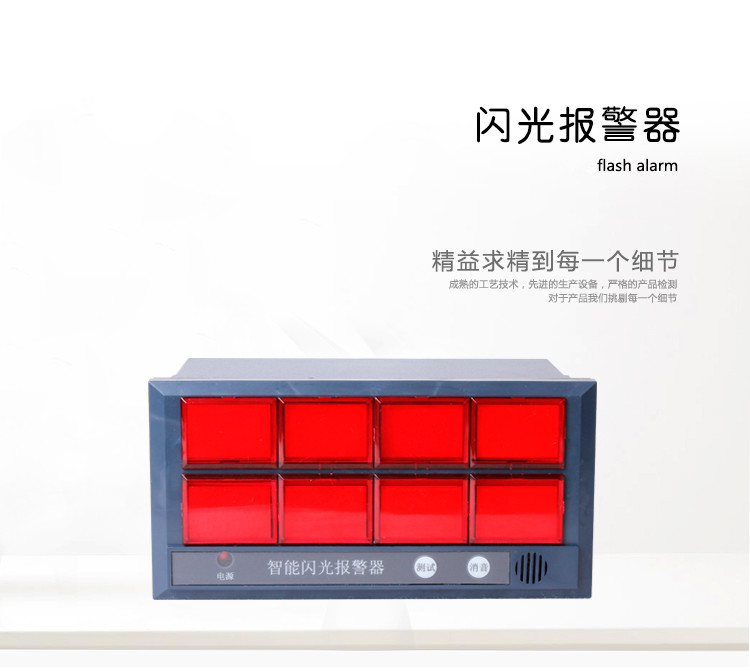

顯示說明/Display explain--------------------------------------------------------------◆◆ | |
| 1~8：分別表示該路閃光報警指示燈。A：電源指示燈試驗：試驗按鍵消音：消音按鍵 | |
操作與應用/Operation and application------------------------------------------------◆◆ | |
| 1.儀表上電后，可先進行儀表自檢。按住試驗按鍵，八路按警燈同時閃爍，儀表內蜂鳴器和外接的電鈴（或音響器）發出報警聲，此時按一下消音按鍵，報警燈由閃光狀態變?yōu)槠焦鉅顟B(tài)，儀表內蜂鳴器與外接電鈴?fù)Ｖ拱l(fā)出報警聲。松開試驗按鍵，報警燈自動熄燈。否則報警器存在故障。 2.儀表自檢正常后進行工作狀態。當有一個點（或多個點）的輸入進入報警狀態時，相應的報警燈閃爍 ，同時表內蜂鳴器發出報警聲，繼電器接點輸出報警動作。如按一下面板上的消音按鍵（或外部消音開關） 后， 蜂鳴器停止報警，且繼電器接點輸出恢復原來狀態，相應點的報警燈從閃爍轉為平光常亮狀態。當輸入退出報警狀態時，相應的報警燈熄滅。 3.報警器工作狀態報警器型號外接信號狀態報警燈狀態聲響狀態不帶記憶功能 XXS-□□正常（無報警信號輸入）不亮不響有報警信號輸入對應的報警燈閃光響按消音按鍵后 （有報警信號輸入）對應的報警燈平光不響按消音按鍵后 （無報警信號輸入）八路報警燈閃光響帶記憶功能 XXS-□□正常（無報警信號輸入）不亮不響有報警信號輸入對應的報警燈閃光響解除相應的報警信號對應的報警燈閃光響按消音按鍵后 （些時無報警信號輸入）不亮不響按住試驗按鍵 （無報警信號輸入）八路報警燈閃光響 | |
有關設置參數說明/Instructions for setting parameters--------------------------------◆◆ | |
| （須用JCBC-1001操作器與閃光報警器連接通訊，方可修改報警器參數） | |
| 1、儀表上電后5秒后，自動依次掃描8個色塊以檢查儀表的完好情況。 | |
| 2、色塊閃光報警器可以設置自動消音功能，主要用于儀表報警后，自動在達到設定時間時報警消音。該功 能參數為ot，設置范圍1~225單位秒。若設置為“0”則儀表關閉自動消音功能。 | |
| 3、儀表還可設置消音后的再次提示時間，用于人工消音后為防止遺忘報警的情況而設置的一個再報警時間。該功能參數為t，設置范圍1~225單位秒。若設置為“0”則儀表關閉該功能。 | |
| 4、一般色塊報警器蜂鳴器報警為長響，我們儀表中可以由用戶自行設置報警時蜂鳴器的工作方法。在B菜單OUT參數的千位，設置“1”則聲音啟停時間為1：1；設置“3”則聲音啟停時間為1：3。 | |
| 5、儀表默認輸入為電平方式，可在B菜單OUT的百位設置2,3,6,7則可接入脈沖信號。儀表內置抗干擾，對輸入的脈沖或電平信號可設置每路獨立的有效連續作用時間，設置范圍0.1~25.5秒，輸入脈沖方式有效的開關量的輸入狀態，再消音功能前有自動記憶功能。 | |
| 6、儀表可設置的主要有B菜單的5個參數分別為：（B菜單密碼為：486） | |
| （1）dIF；用于設置8個接點輸入是閉合有效或釋放有效。（見附表一） | |
| （2）抗干擾；用于設置接點的響應時間，用作抗干擾。范圍：0.1~25.5秒。 | |
| （3）Ot；用于報警后的自動消音。范圍：1~225秒，設置為“0”則取消該功能。 | |
| （4）T；儀表消音后自動再次提醒報警的時間。范圍1~225秒，設置為“0”則取消該功能。 | |
| （5）OUT；千位設置1或3可改變蜂鳴器的發聲方法。(見附表二) | |

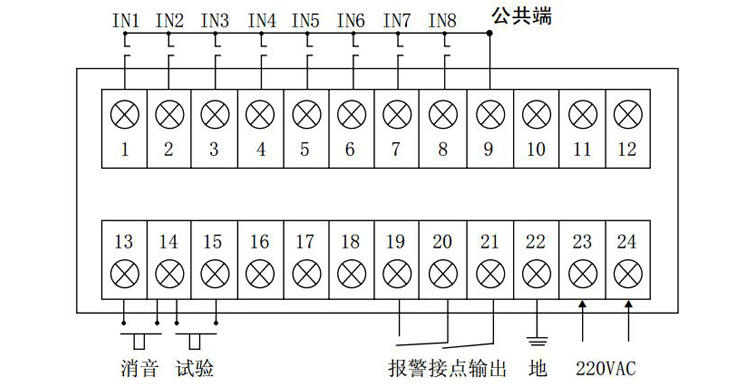

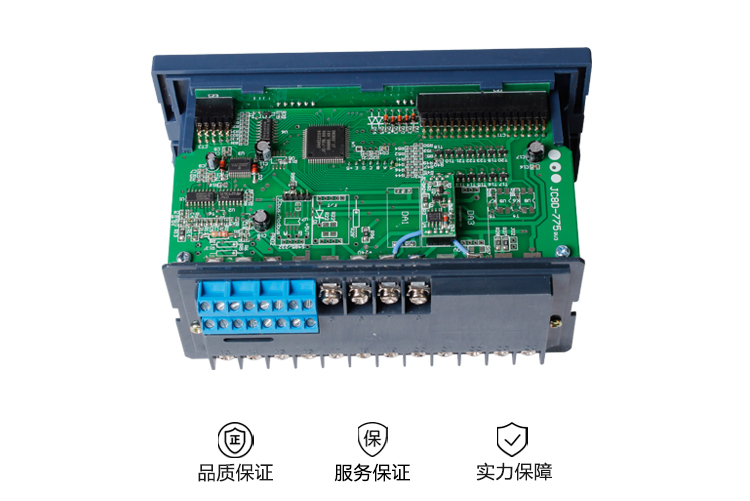

儀表接線/Instrument wiring----------------------------------------------------------◆◆ | |
 | |
| 后端子接線說明 | |
| 端子號表示意義端子號表示意義1第1路信號輸入端13消音按鈕輸入端2第2路信號輸入端14消音、試驗按鈕輸入公共端3第3路信號輸入端15試驗按鈕輸入端4第4路信號輸入端16 5第5路信號輸入端17 6第6路信號輸入端18 7第7路信號輸入端19報警接點輸出端8第8路信號輸入端20報警接點輸出端9報警信號輸入公共端21報警接點輸出端10 22地11 23220VAC12 24220VAC | |
產品選型/ product selection-----------------------------------------------------------◆◆ | |
| 型 譜 說 明XXS 設計序列1 電源電壓AC220V±10%，50Hz，繼電器接點輸出由端 子引出可直接連接電鈴或蜂鳴器。2 具備XXS-01所有功能，表內附加蜂鳴器。3 電源電壓DC220V±10%，繼電器接點輸出由端子引出 可直接連接電鈴或蜂鳴器。4 具備XXS-03所有功能，表內附加蜂鳴器。記憶功能類型 不帶記憶功能 A帶記憶功能（當輸入退出報警時，按一下消音鍵，相應的報警燈熄滅，聲響不報警）。 | |
儀表使用與維修/Instrument use and maintenance------------------------------------◆◆ | |
| 1.儀表應放在干燥、通風、無腐蝕性氣體的場合，并且環境溫度與相對溫度應符合技術條件。2.儀表出廠前均經過老化校驗，在使用過程中發現儀表損壞，如屬公司制造質量問題，一年內由廠方免費維修。 |
-
