數顯儀表

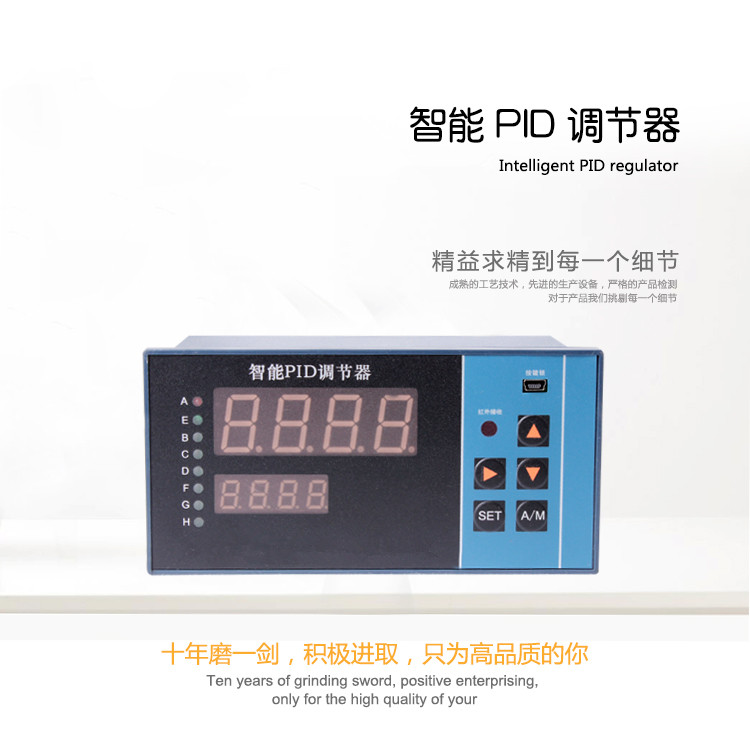

智能PID調節器
產品概述/Product overview----------------------------------------------------------◆◆歡迎您使用本公司生產的智能PID調節器
全國服務熱線：18936049949 18912969949
在線咨詢-

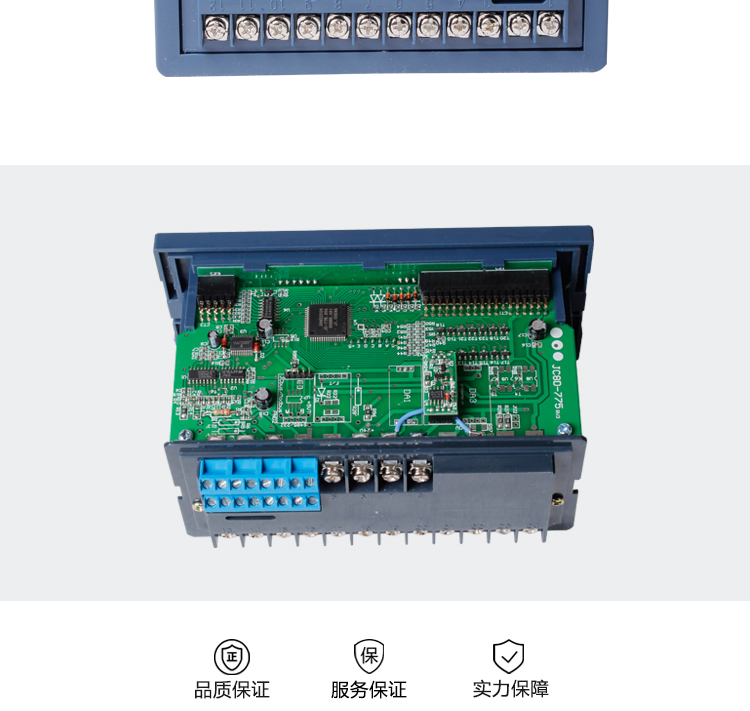

產品詳情
   |
產品概述/Product overview----------------------------------------------------------◆◆ |
| 歡迎您使用本公司生產的智能PID調節器。本儀表內沒有可調整部件，無需任何輔助功能模塊，所有的參數設置、功能方式選擇、模擬量輸入輸出的準確度標定均通過儀表面板上的按鍵實現，為了正確合理使用儀表，充分發揮儀表的各項功能，請?jiān)谑褂们白屑?xì)閱讀本說明書的后續部分。儀表出廠前根據您的訂貨要求已經進行了正確設置，若要改變相應設置參數，也須由熟悉工業控制現場的技術的人員在充分了解了 本儀表性能的基礎上才能操作。在使用中您有新的建議和設想請及時轉告本公司，以便為您提供更好的產品。 |

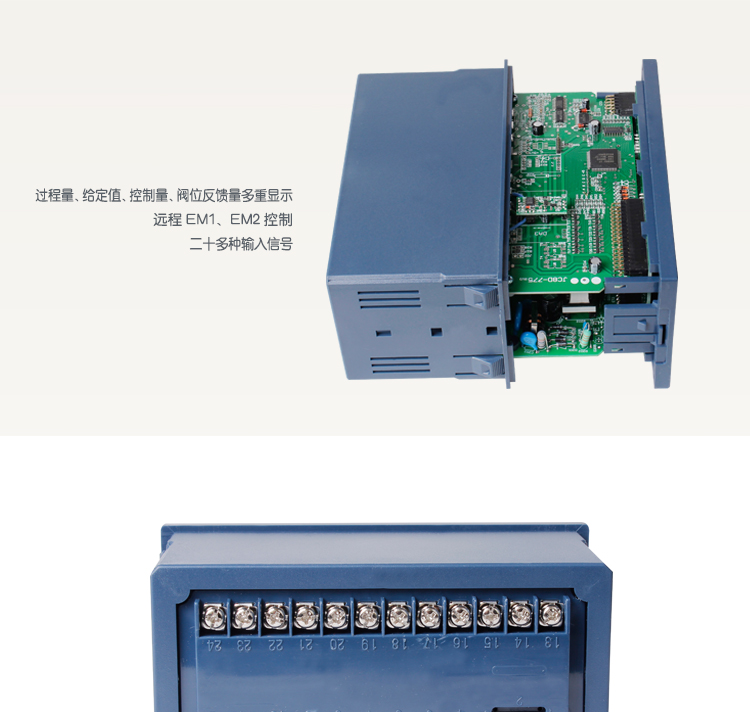

主要性能/main performance---------------------------------------------------------◆◆ |
| 1、二十多種輸入信號可選擇（測量輸入信號可進行開方及小信號切除）.2、過程量、給定值、控制量、閥位反饋量等多重顯示。測量值與給定值的顯示可進行加減運算。3、控制量PID調節正反作用選擇。4、可獨立設置PID調節器的上下限限幅值。5、PID參數自整定或P參數獨立自整定。6、開機自動或開機手動且手動輸出值可預置。7、手自動雙向無擾動切換及手動狀態指示與輸出。8、輸入開關量SB功能控制給定值位移。9、二個或三個模擬量輸出。10、儀表最多可有六個開量輸出，也可設置其中一個開關量對另外二個開關量有選擇的進行監控，實現帶有消音時間的智能聲光報警功能。11、遠程EM1、EM2控制。12、50Hz同步雙向可控硅過零補控制算法以實現對每一個正統波的優化控制，避免了大功率負載對電網的高次諧波污染。13、斷續PID的調節器儀表可以為用戶內置40A雙向可控硅直接控制交流2KM以下的單項阻性負載或輸出3組觸發500A以下雙向可控硅的同步信號。14、8組給定值SP1及P、I、D參數存儲和調用。15、遠程開關量控制調節器的控制量輸出為PID調節方式或保持狀態，雙向無擾動切換。16、給定值及PID參數在線無擾動設置。17、遠程開關量控制調節器的控制量輸入為PID調節方式或跟蹤狀態，雙向無擾動切換。18、儀表內在作PID調節或位式控制的同時，可以定義一個或二個繼電器實現每一個通道長達100小時定時精度10-5的雙通道定時功能。19、斷阻、斷線、斷偶后可故障控制輸出，也可實現閥位反饋的堵轉或斷線（1~5、4~20mA）的故障控制輸出。 |
產品選型/product selection-----------------------------------------------------------◆◆ |
| XMPA——說 明設計序列33000系列儀表顯示方式1雙屏顯示2三屏顯示3雙屏+單光柱4雙屏+雙光柱5單屏+雙光柱6單屏+三光柱輸入方式1配熱電偶（E、K、S、B、J、T、R、N）2配熱電阻（Pt100、Cu50、Cu100、BA1、BA2、G）3配直流電流（0~10mA、4~20mA）4配直流電壓（0~5V、1~5V、0~20mA、0~75mA、0~200mA）5配用遠傳壓力電阻值及線性電阻值（0~400Ω）6配用1~5全部類型，用戶可隨時改變輸入類型其中任何一種7頻率輸入（0~10KHz）8特殊輸入（如開方、小信號切除，訂貨請注明）控制輸出及調節方式連續 PID方式1PID4~20mA輸出（反作用）2PID0~10mA輸出（反作用）3PID0~5V輸出（反作用）4PID1~5V輸出（反作用）5PID0~10V輸出（反作用）6正作用（1~5其中一種，訂貨注明）71~6其中一種+繼電器（訂貨注明繼電器的種類和數量）斷續 PID方式1內置可控硅（雙向41A、2KW以?xún)?nèi)）輸出2內置可控硅(雙向41A、2KW以?xún)?nèi))輸出(可加2或3個繼電器，訂貨注明)3外接可控硅（單硅或雙硅）4外接可控硅(單硅或雙硅)(可加2或3個繼電器，訂貨注明)5采用三相過零插補法可控硅觸發(觸發電流達500mA以上)6三相過零可控硅觸發加1或2個繼電器（訂貨注明）7SSR固態繼電器輸出(12V)加2個繼電器報警(用戶提供SSR技術參數)附加功能 （注）0無附加功能1有輸出上限、下限控制范圍2有開機手動功能3EM1功能4EM2功能5SB功能6自整定功能78組PID參數選擇8比值控制：SP=A×外給定+B9閥位反饋顯示及跟蹤控制(默認輸入4-20mA或訂貨說明)外形尺寸H橫式160×80開孔152×76V豎式80×160開孔76×152F方式96×96開孔92×92Q方式72×72開孔68×68變送輸出A無變送輸出B變送輸出0~10mAC變送輸出4~20mAD變送輸出0~5VE變送輸出1~5VF特殊信號變送輸出G反饋輸出（默認輸入）定時功能S缺省為無定時功能帶定時功能供外24V 直流電源P缺省為無24V直流電源輸出帶24V直流電源輸出（可做二線制變送器電源）通訊接口T缺省為不帶通訊接口帶RS485或RS232通訊接口供電電源KW缺省為220V.AC開關電源85~260VAC開關電源18~36VDC或18~36VAC |
| 注：附加功能可選多種，訂貨時將其序號相加注全，4、5、6只能選一種和其 它功能相加。 |
技術指標/Technical indicators---------------------------------------------------------◆◆ |
| 1、測量精度：±0.5%FS+1d ±0.2%FS+1d2、模擬輸入阻抗：電流信號：≤50Ω；電壓信號：≥500kΩ3、模擬輸出阻抗：電流信號：0~10mA≥1.5kΩ；4~20mA≥750Ω 電壓信號：0~5V，1~5V輸出阻抗≤1Ω4、開關量輸出，交流220V，3A（阻性負載）5、手動/自動狀態輸出：自動狀態為斷；手動狀態為通6、斷電后設置的參數保持時間：≥20年7、絕緣阻抗：交流電壓1500V、1分鐘8、絕緣阻抗：50MΩ以上9、工作環境要求：溫度：0~50℃、相對濕度≤85%，無腐蝕性氣 體，無震動場合。 |
顯示說明/Display explain--------------------------------------------------------------◆◆ |
| 1、雙屏顯示★上排數碼管測量時，顯示輸入測量信號，進入?yún)?shù)設置方式時顯示設定參數的提示符?！锵屡艛?shù)碼管顯示調節器給定值或控制量的百分比或閥位反饋量的百分比（訂貨時請注明）。手動狀態時以百分比形式顯示手動輸出控制量。進入?yún)?shù)設置方式時顯示設定參數。 2、雙屏+單模擬條★上排數碼管測量時顯示輸入測量信號，進入?yún)?shù)設置方式時顯示設定參數的提示符?！锵屡艛?shù)碼管顯示調節器給定值或控制量的百分比或閥位反饋量的百分比（訂貨時請注明）。手動狀態時百分比形式顯示手動輸出控制量。進入?yún)?shù)設置方式時顯示設定參數。★模擬條顯示閥位反饋量的百分比或PID控制量（訂貨時請注明） 3、單屏+雙模擬條★數碼管測量時顯示輸入測量信號或顯示調節器給定值或以百分比形式顯示閥位反饋信號或以百分比形式顯示控制量，用加鍵切換顯示方式。手動狀態時以百分比形式顯示手動輸出控制量。進入?yún)?shù)設置方式時交替顯示設定參數的提示符及設定參數?！镒竽M條以百分比形式顯示主輸入的測量信號?！镉夷M條以百分比形式顯示調節器給定值或閥位反饋量或PID控制量。 4、雙屏+雙模擬條★上排數碼管測量時顯示輸入測量信號，進入?yún)?shù)設置方式時顯示設定參數的提示符。★下排數碼管顯示調節器給定值或控制量的百分比或閥位反饋量的百分比（訂貨時請注明）。手動狀態時以百分比形式顯示手動輸出控制量。進入?yún)?shù)設置方式時顯示設定參數。★左模擬條以百分比形式顯示主輸入的測量信號?！镉夷M條以百分比形式顯示閥位反饋量或PID控制量。 5、三屏顯示★上排數碼管測量時顯示輸入測量信號，進入?yún)?shù)設置方式時顯示設定參數的提示符?！镏信艛?shù)碼管顯示閥位反饋量的百分比。手動狀態時以百分比形式顯示手動輸出控制量。進入?yún)?shù)設置方式時顯示設定參數?！锵屡艛?shù)碼管顯示控制量的百分比。 6、單數字顯示+三個模擬條★上排數碼管測量時顯示輸入測量信號、控制量或跟蹤量或給定值，顯示的方式可以用 鍵選擇。設定時交替顯示設定參數的提示符及設定參數。★第一個24線模擬條以百分比形式顯示主輸入的測量信號?！锏诙€(gè)24模擬條以百分比形式顯示給定值?！锏谌齻€(gè)24線模擬條以百分比形式顯示控制量。 7、指示燈★L(fēng)ED-A為斷續PID控制或SP1報警狀態指示燈★L(fēng)ED-E為SP2報警狀態指示燈★L(fēng)ED-B為SP3報警狀態指示燈★L(fēng)ED-C為自動指示燈或SP4報警狀態指示燈★L(fēng)ED-G為手動指示燈★L(fēng)ED-D為下排數碼管顯示為控制量狀態指示燈★L(fēng)ED-F為下排數碼管顯示為過程量狀態指示燈★L(fēng)ED-H為外給定狀態指示燈 |
儀表接線/Instrument wiring-----------------------------------------------------------◆◆ |

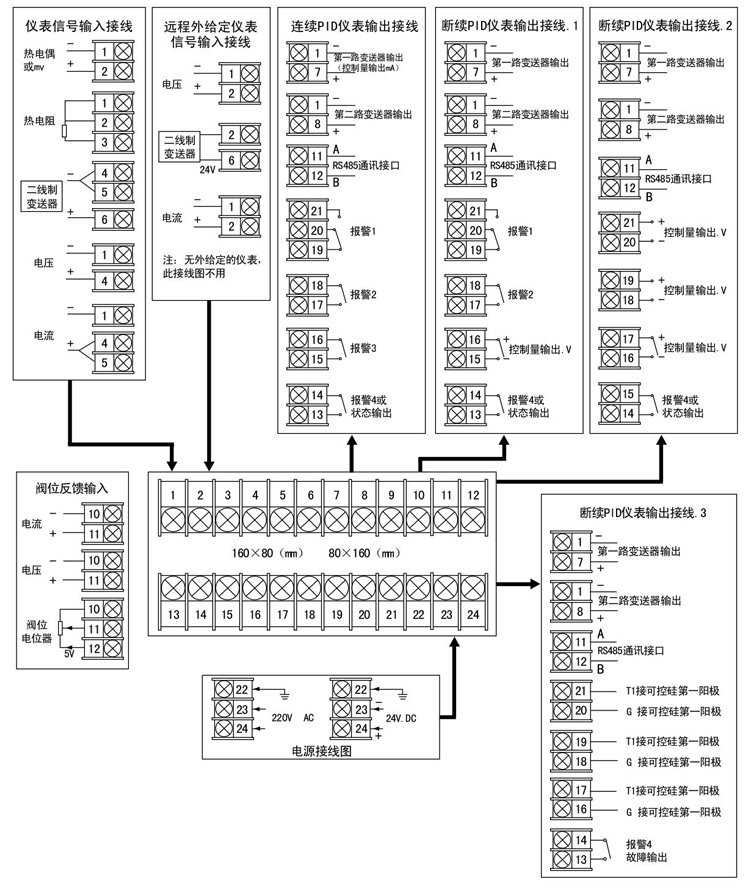

| 接線圖一 |
 |

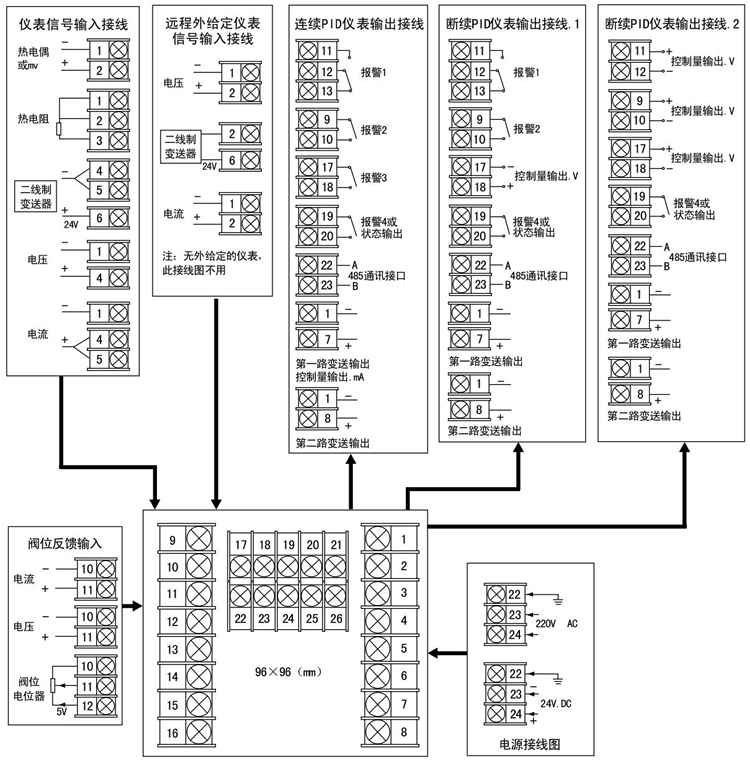

| 接線圖二 |
 |

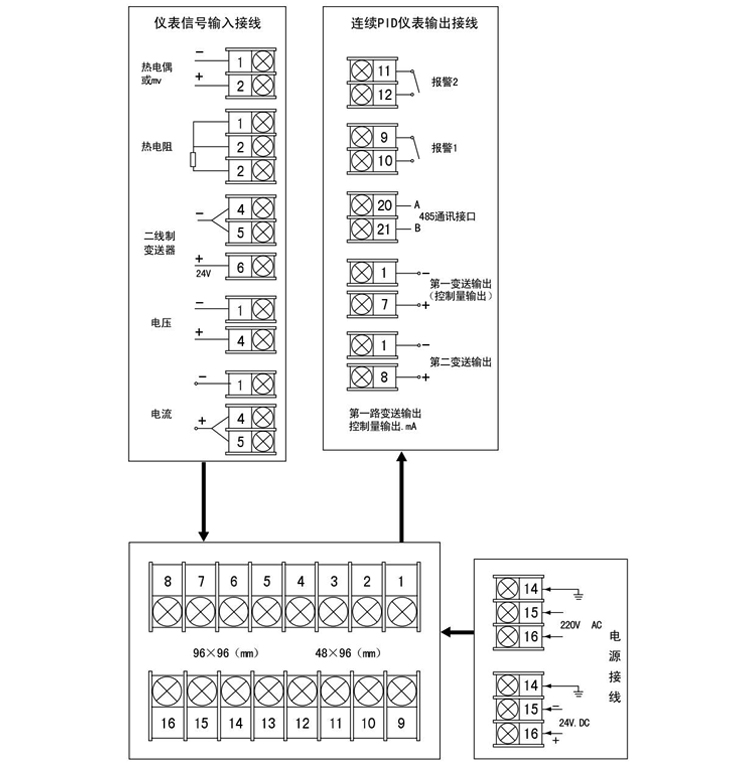

| 接線圖三 |
 |

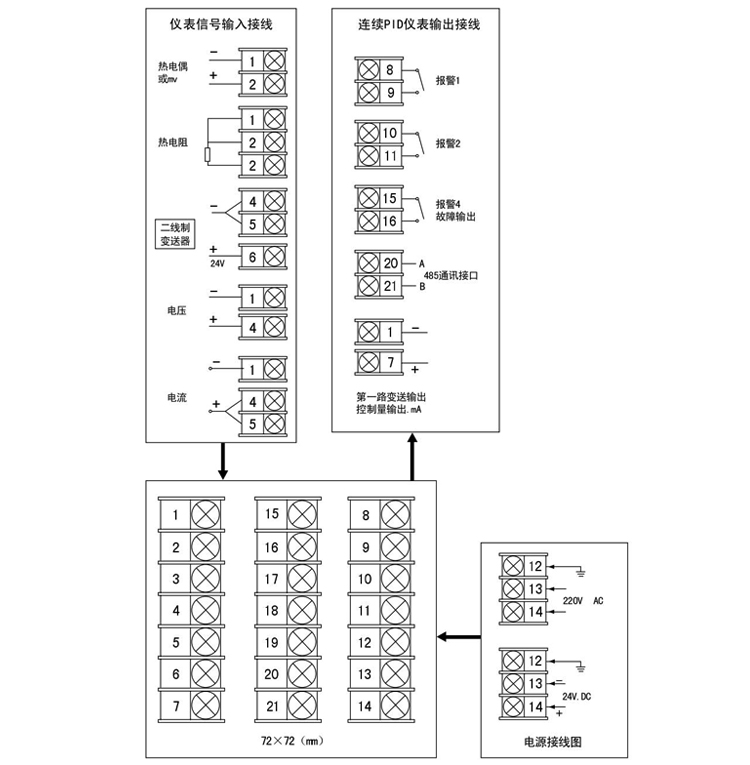

| 接線圖四 |
 |
| 注：如有不同，以隨儀表接線圖為準。 |
儀表使用與維修/Instrument use and maintenance------------------------------------◆◆ |
| 1、儀表應放在干燥、通風無腐蝕性氣體的場合，并且環境溫度與相對濕度應符合技術條件。2、根據需要，請您正確選擇儀表型號和有關程序，以便用戶免調試或直接使用。3、由于儀表功能多，根據工況需要正確設置菜單操作程序和正確接線，如有需要建議用戶派員到生產廠家學習。4、如屬制造方質量問題引發儀表?yè)p壞，一年內由廠方免費維修。 |
-
