  • 產品詳情

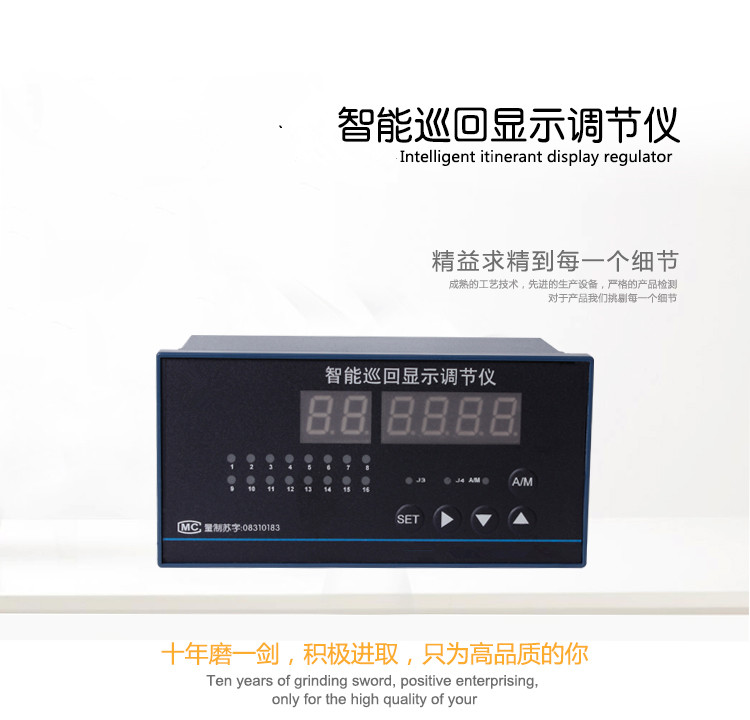

智能巡回顯示調節儀智能巡回顯示調節儀智能巡回顯示調節儀

產品概述/Product overview----------------------------------------------------------◆◆

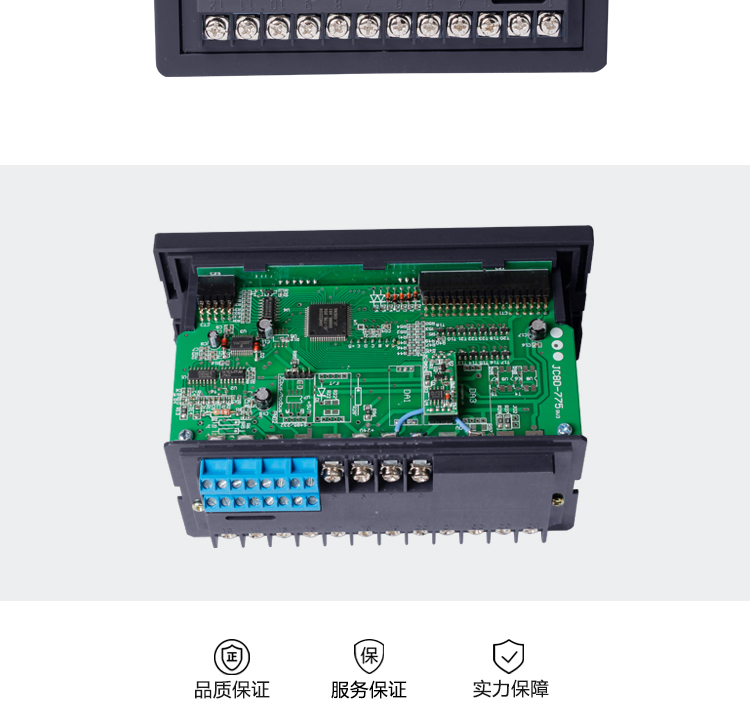

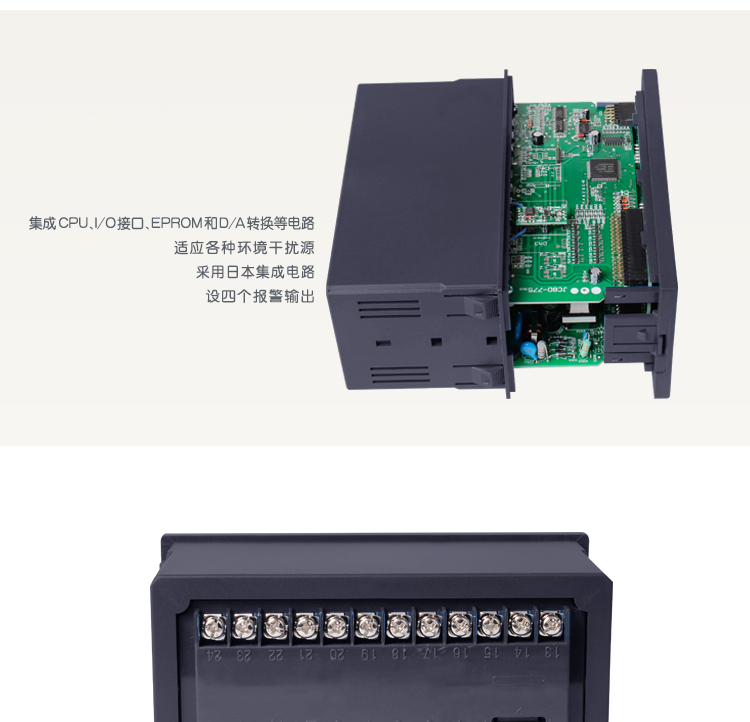

智能巡回顯示報警儀表不再是過去單純意義上的巡測儀，本系列儀表的大多數產品均有較強的運算、比較、執行、報警等處理能力。智能巡回顯示報警儀表采用了自行研制開發、委托日本集成電路制造商定制生產的專用集成電路，它不僅匯集日前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調試的軟件系統使本儀表獨具以下特色：1.儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。 2.采用了優化設計，工藝顯著改善，沒有飛線、沒有調整電位器，所有的校準和功能設定可全部通過鍵盤由軟件完成。 3.可設置為四點位式控制加十位點巡檢功能?？稍O置為統一點報警或獨立的分離報警功能。 4.最多可設定四個報警輸出，報警方法可達十種以上，并可對各報警點進行聲光監控，并可對報警的聲音，設定消音延時時間。 5.又用戶自己設定的四個類別近百種級別的抗干擾模式，可適應各種環境的干擾源。 因此本儀表與普通式巡測相比，各項功能水平有一個相當大的提高與突破，其可靠性、穩定性有了相當?shù)谋ＷC，同時該儀表既與目前的國際同類儀表接軌，較高的性能價格比，更適合于國情，對替代進口具有重要意義。

工作原理/working principle-----------------------------------------------------------◆◆

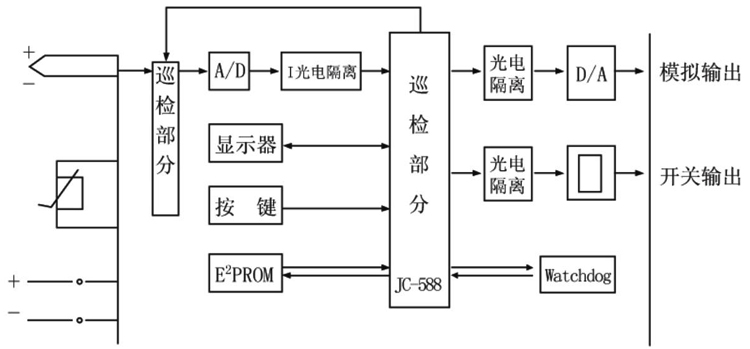

智能巡測報警儀表是由巡回測量回路，數字面板表、調節器和電源部分組成。穩壓電源將220V市電轉換成穩定的直流電壓作為其它部分電源。巡回測量回路則是將被測回路中的一路選定后送給A/D轉換后輸送到JC-588專用中央處理器進行處理后，不僅要送到數字面板表，而且也要送到調節器，與設定值比較后按調節規律輸出控制或報警信號。

產品選型/product selection-----------------------------------------------------------◆◆

XMDA——說明設計序列66000系列儀表顯示方式1測量十巡檢通路2測量十巡檢通路十報警點(燈報警）3測量十巡檢通路十報警A(數碼管)輸入方式1配熱電偶(E、K、S、B、J、T、R、N)2配熱電阻(Ptl00. Cu50. Cul00. BAI. BA2等)3配直流電流( 0-10 mA. 4-20mA)4配直流電壓(0-5V. I-5V. 0-20mV. 0-l00mV. 0~500mV)5配用遠傳壓力電阻值及線性電阻值(0-400 Q)控制輸出及調節方式0只巡檢各通路測量值，無控制1各巡檢通路統一設置上限、下限報警值2各巡檢通路獨立設置上限、下限報警值3各巡檢通路統一上限、F限報警值，分別由各通路報警燈或數碼管顯示4各通路獨立設置上限、下限報警值，分別由各通路報警燈或數碼管顯示5儀表的1-4路獨立使用SP1、SP2、SP3、SP4四個設定值，5～16路僅作指示6即時值或平均值的上限或F限報警(SP3和SP4)7SP3的設定值監視所有巡檢點的上限和F限報警8各路可分別指定SPI、SP2、SP3、SP4四個設定值（1路最多指定2個設定值）巡檢通路14路巡檢28路巡檢312路巡檢416路巡檢外形尺寸H橫式160×80開孔152×76V豎式80×160開孔76×152F方式96×96開孔92×92變送輸出A無變送輸出B變送輸出0～10mAC變送輸出4—20MaD變送輸出0～5VE變送輸出1～5VF特殊信號變送輸出變送輸出值選擇1即時值2最大值3最小值4平均值定時功能S缺省為無定時功能帶定時功能供24V電流電源P缺省為不帶通訊接口帶RS485或RS232通訊接口通訊接口T缺省為220V.AC開關電源85～260VAC或1 8～36VDC、18～36VAC
注：附加功能可選多種，訂貨時將其序號相加注全，4、5、6只能選一種和其 它功能相加。

技術指標/Technical indicators---------------------------------------------------------◆◆

1.測量精度：±0. 5%FS+1字2.調節控制精度：位式：±0. 5%FS3.報警功能：上限、下限、上下限、下回差、雙回差等4.輸入阻抗：0-10mA: 500Ω、4-20mA: 250Ω熱電偶及DCmV、 DCmV：≥10KΩ、冷端自動補償精度：0～40℃范圍內±0.3℃ 熱電阻：三線制輸入3×ioQ以內完全補償5.繼電器接點容量：AC220V 2A6.供電電源：AC220V≤6W ACIIOV DC24V7.工作環境要求：溫度0-50℃、相對濕度：<85%，無腐蝕性氣體，無震動場合

后面板及電氣接線/Rear panel and electrical wiring------------------------------------◆◆

1.橫豎型16路熱電偶，V、mV、mA輸入接線圖 2.橫豎型16路熱電阻輸入接線圖

儀表安裝/Instrument installation------------------------------------------------------◆◆

1.儀表安裝
1.1 儀表安裝前應檢查儀表型號、分度號、測量范圍與傳感器是否一致。
1.2 儀表分別為橫式和豎式兩類，橫式矩型、橫式方形以及豎式矩形和豎式方形等幾種。

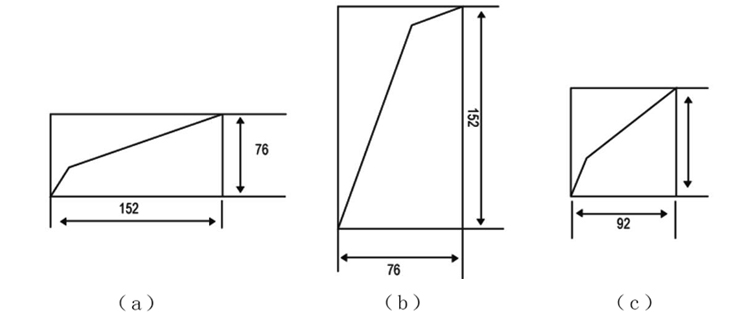

2.開孔尺寸
2.1 橫式152×76mm（a）
2.2 豎式76×152mm（b）
2.3 方形92×92mm（c）
智能巡回顯示調節儀儀表安裝

儀表使用與維修/Instrument use and maintenance------------------------------------◆◆

1.儀表應放在干燥、通風無腐蝕性氣體的場合，并且環境溫度與相對溫度應符合技術條件。2.儀表出廠前均經過老化校驗，在使用過程中發現儀表損壞，如屬公司制造質量問題，從儀表出廠之日起，十二個月內由公司免費修理，如屬用戶使用和保管不當而造成損壞，則用方給予修理，酌收成本費。
