一、電磁流量計原理
電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料非導磁合金短管。兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為Ｂ的工作磁場。此時，如果具有一定電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與平均流速V 的乘積。電動勢Ｅ（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。
二、電磁流量計特點
◆儀表結構簡單、可靠，無可動部件，工作壽命長。
◆無截流阻流部件，不存在壓力損失和流體堵塞現象。
◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
◆具有管道式、插入式便于安裝。
◆具備一體型和分體型便于選擇。
◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
◆多種信號傳輸方式和電源供電方式。
◆高清晰度LCD背光顯示。

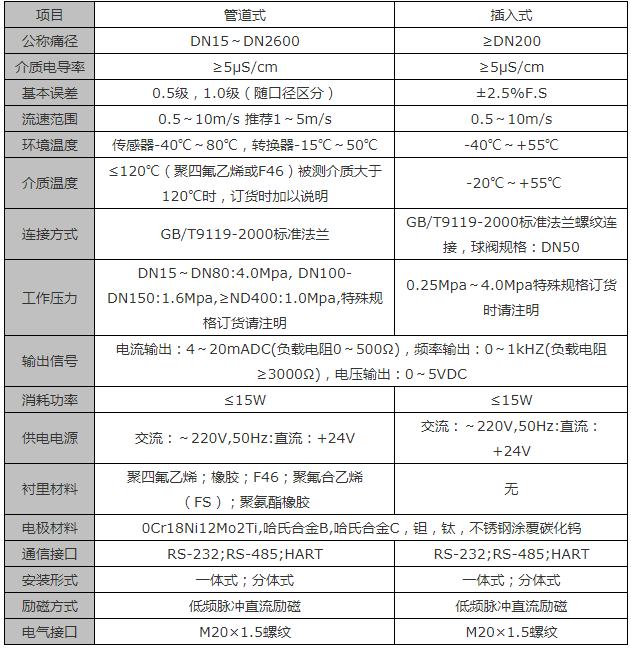

三、電磁流量計技術參數
四、電磁流量計應用
1、濃酸、堿等強腐蝕性介質
2、衛生類介質
3、水、污水、弱磨損性的泥漿礦漿
4、中性強磨損性的泥漿、礦漿、煤漿
五、電磁流量計選型
型號 | 通經(mm) | 流量范圍(m3/h) | 口徑 | 口徑 | 流量范圍(m3/h) |
LDE15 | DN15 | 0.32-6.36 | AL-LDE/LCD450 | DN450 | 286.13-5722.65 |
LDE20 | DN20 | 0.57-11.30 | AL-LDE/LCD500 | DN500 | 353.25-7065.00 |
LDE25 | DN25 | 0.88-17.66 | AL-LDE/LCD600 | DN600 | 508.68-10173.60 |
LDE32 | DN32 | 1.45-28.94 | AL-LDE/LCD700 | DN700 | 692.37-13847.40 |
LDE40 | DN40 | 2.26-45.22 | AL-LDE/LCD800 | DN800 | 904.32-18086.40 |
LDE50 | DN50 | 3.53-70.65 | AL-LDE/LCD900 | DN900 | 1144.53-22890.60 |
LDE65 | DN65 | 5.97-119.40 | AL-LDE/LCD1000 | DN1000 | 1413.00-28260.00 |
LDE80 | DN80 | 9.04-180.86 | AL-LDE/LCD1200 | DN1200 | 2034.72-40694.40 |
LDE100 | DN100 | 14.13-282.60 | AL-LDE/LCD1400 | DN1400 | 2769.48-55389.60 |
LDE125 | DN125 | 22.08-441.56 | AL-LDE/LCD1600 | DN1600 | 3617.28-72345.60 |
LDE150 | DN150 | 31.79-635.85 | AL-LDE/LCD1800 | DN1800 | 4578.12-91562.40 |
LDE/LCD200 | DN200 | 56.52-1130.40 | AL-LDE/LCD2000 | DN2000 | 5652.00-113040.00 |
LDE/LCD250 | DN250 | 88.31-1766.25 | AL-LDE/LCD2200 | DN2200 | 6838.92-136778.40 |
LDE/LCD300 | DN300 | 127.17-2543.40 | AL-LDE/LCD2400 | DN2400 | 8138.88-162777.60 |
LDE/LCD350 | DN350 | 173.09-3461.85 | AL-LDE/LCD2600 | DN2600 | 9551.88-191037.60 |
LDE/LCD400 | DN400 | 226.08-4521.60 | |||
代號 | 電極材料 | ||||
K1 | 316L | ||||
K2 | HB | ||||
K3 | HC | ||||
K4 | 鈦 | ||||
K5 | 鉭 | ||||
K6 | 鉑合金 | ||||
K7 | 不銹鋼涂覆碳化鎢 | ||||
代號 | 內襯材料 | ||||
C1 | 聚四氟乙烯F4 | ||||
C2 | 聚全氟乙丙烯F46 | ||||
C3 | 聚氟合乙烯FS | ||||
C4 | 聚錄丁橡膠 | ||||
C5 | 聚氨脂橡膠 | ||||
代號 | 功能 | ||||
E1 | 0.3級 | ||||
E2 | 0.5級 | ||||
E3 | 1級 | ||||
F1 | 4－20Madc,負載≤750Ω | ||||
F2 | 0-3khz,5v有源，可變脈寬，輸出高端有效頻率 | ||||
F3 | RS485接口 | ||||
T1 | 常溫型 | ||||
T2 | 高溫型 | ||||
T3 | 超高溫型 | ||||
P1 | 0.6MPa | ||||
P2 | 1.0MPa | ||||
P3 | 1.6MPa | ||||
P4 | 4.0MPa | ||||
D1 | 220VAC±10％ | ||||
D2 | 24VDC±10％ | ||||
J1 | 一體型結構 | ||||
J2 | 分體型結構 | ||||
J3 | 防爆一體型結構 | ||||
-
