一、智能氣體渦輪流量計概述
智能氣體渦輪流量計是新型速度式儀表。它具有精度高、重復性好、結構簡單、耐高壓、測量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點，溫壓補償型儀表可集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償。是石油、化工、電力、冶金、工業鍋爐等工業、行業的燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站封閉管道中低粘度氣體的體積流量和總量及燃?xì)鉄嵊?jì)量的理想氣體流量檢測儀表。

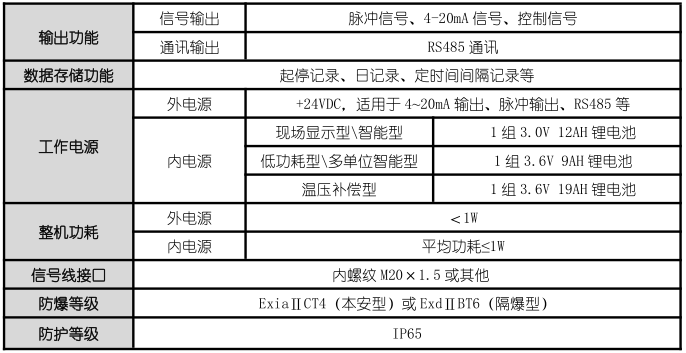

二、智能氣體渦輪流量計技術參數

三、智能氣體渦輪流量計產品特點
1、采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
2、采用新型微處理器與高性能的集成芯片，運算精度高，整機功能強大，性能優越。
3、采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
4、按流量頻率信號，可將儀表系數最多分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
5、采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
6、流量計表頭可 180°旋轉，安裝使用簡單方便。
7、高精確度，一般可達±1.5%R、±1.0%R。
8、重復性好，短期重復性可達 0.05%R~0.2%R，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
9、可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pn=101.325KPa，Tn=293.15K）的氣體流量；可實時查詢溫度、壓力、時間、日期等數據。

四、智能氣體渦輪流量計工作原理

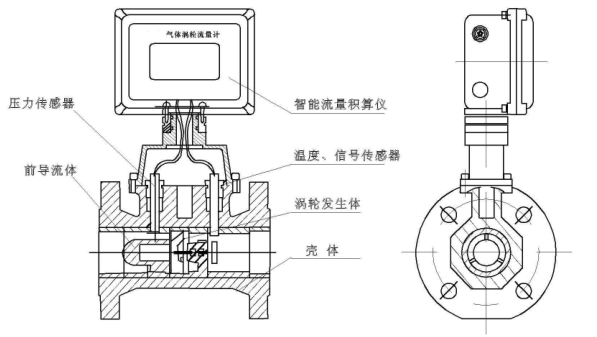

1、流量計結構

2、流量計工作原理
當氣流進入流量計時，首先經過獨立機芯的前導結構并加速，在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關系，通過旋轉的發信盤上的磁體周期性地改變傳感器磁阻，從而在傳感器兩端感應出頻率與流體體積流量成正比的脈沖信號。該信號經前置放大器放大、整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。

五、智能氣體渦輪流量計尺寸參數

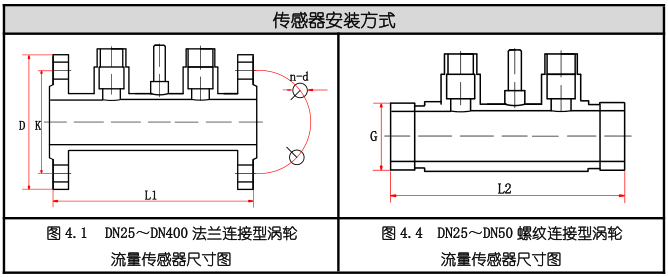

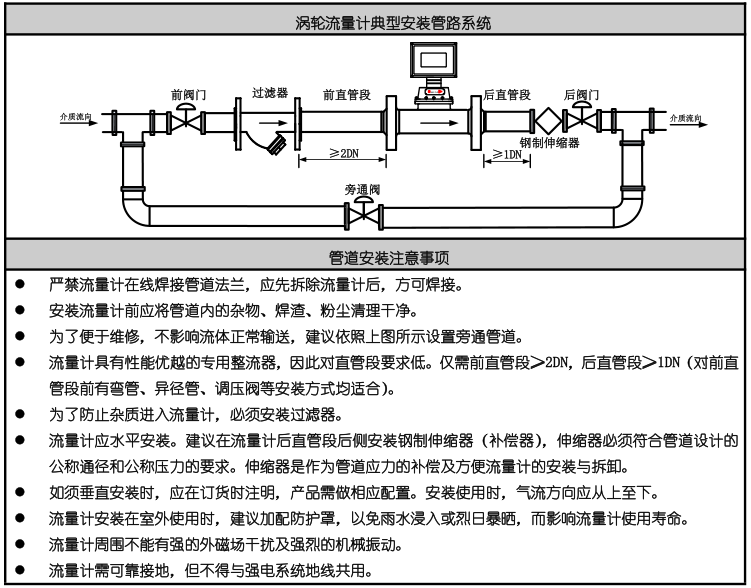

1、傳感器安裝方式

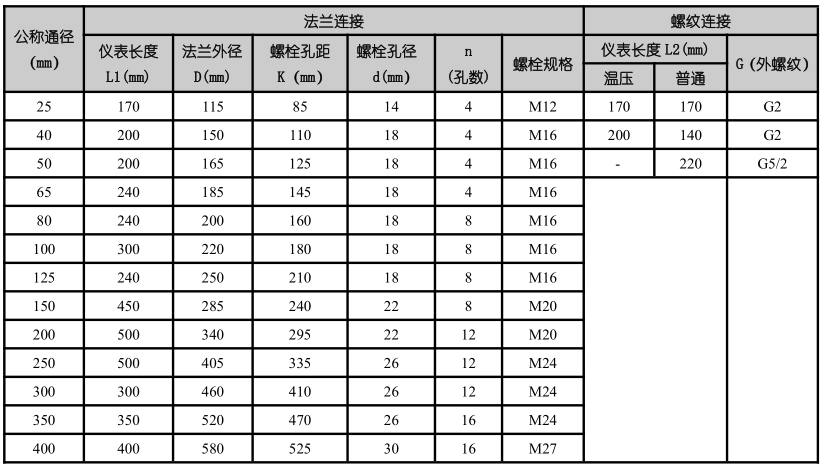

2、傳感器安裝尺寸

六、安裝場所注意事項

1、環境溫度
避免安裝在溫度變化較大的場所，若可能受到其他設備熱輻射，須有隔熱通風措施。
2、大氣條件
避免把流量計安裝在含腐蝕性氣體的環境中，如需安裝，則必須提供通風措施。
3、機械振動或沖擊
流量計雖結構很堅固，但應選擇安裝在振動或撞擊小的場所。如確須將流量計裝在振動較大的管道上，需加設管道支撐。
4、其他注意事項
渦輪流量計的周圍應有充裕的空間，以便作業和定期檢查。安裝場所應便于接線和安裝管道。
