一、熱電阻概述

熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產現場存在碳?xì)浠衔锏缺ǖ?～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。熱電阻外保護套采有不銹鋼，內充滿高密度氧化物質絕緣體，因此，鎧裝熱電阻具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。工業上常用金屬熱電阻從電阻隨溫度的變化來看，大部分金屬導體都有這個性質，但并不是都能用作測溫?zé)犭娮?，作為熱電阻的金屬材料一般要求：盡可能大而且穩定的溫度系數、電阻率要大（在同樣靈敏度下減小傳感器的尺寸）、在使用的溫度范圍內具有穩定的化學物理性能、材料的復制性好、電阻值隨溫度變化要有間值函數關系（最好呈線性關系）

二、熱電阻概述特點

1、壓簧式感溫元件，抗震性能好。
2、測量范圍大。
3、進口薄膜電阻元件，性能可靠穩定。

三、熱電阻種類及工作原理

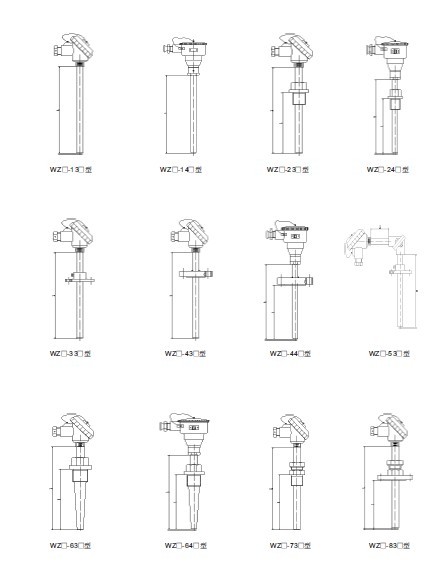

主要分為鎧裝熱電阻、Pt100熱電阻、斷面熱電阻、卡箍式管壁熱電阻、裝配式熱電阻、隔爆鉑電阻等。其中為您講解一下鎧裝熱電阻與pt100熱電阻的工作原理。

鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。鎧裝熱電阻是一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，WZPK系列鎧裝熱電阻采用引進熱電阻測溫元件，因此，具有精確、靈敏、熱響應時間快、質量穩定、使用壽命長等優點。

pt100是鉑熱電阻，它的阻值跟溫度的變化成正比。PT100的阻值與溫度變化關系為：當PT100溫度為0℃時它的阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。它的工業原理：當PT100在0攝氏度的時候他的阻值為100歐姆，它的阻值會隨著溫度上升而成勻速增長的。熱電阻的電阻值和溫度一般可以用以下的近似關系式表示，即Rt=Rt0[1+α（t-t0）]式中，Rt為溫度t時的阻值；Rt0為溫度t0（通常t0=0℃）時對應電阻值；α為溫度系數。半導體熱敏電阻的阻值和溫度關系為Rt=AeB/t式中Rt為溫度為t時的阻值；A、B取決于半導體材料的結構的常數。相比較而言，熱敏電阻的溫度系數更大，常溫下的電阻值更高（通常在數千歐以上），但互換性較差，非線性嚴重，測溫范圍只有-50~300℃左右，大量用于家電和汽車用溫度檢測和控制。金屬熱電阻一般適用于-200~500℃范圍內的溫度測量，其特點是測量準確、穩定性好、性能可靠，在程控制中的應用極其廣泛。
