一、基本概述

外置式超聲波液位控制器(簡稱“外測液位開關”)是一種新型液位測量報警裝置。主要用于檢測儲罐液面，實現上下限報警或者監測管道中是否有液體存在（干態保護）；儲罐材質可以是各類金屬、非金屬或者不發泡塑料，壁厚可達到70mm。這種技術不受介質密度、介電常數、導電性、反射系數、壓力、溫度、沉淀等因素的影響，所以適用于醫藥、石油、化工、電力、食品等行業的各類液體液位工程控制，對于有毒的、強腐蝕、危險品液位的檢測，該產品更是理想的選擇。


二、工作原理

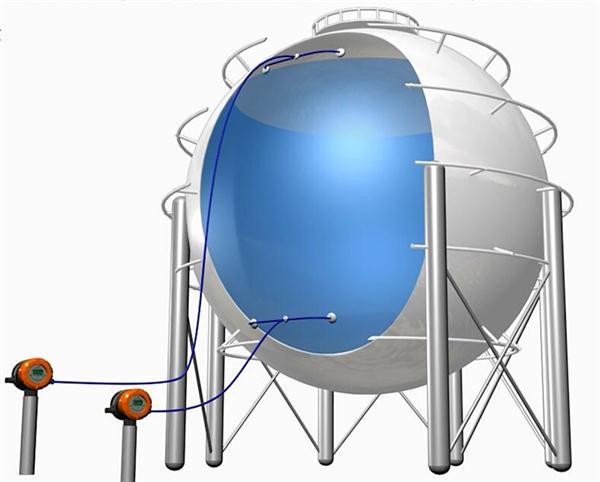

外置式超聲波液位控制器的傳感器通過耦合劑將產生的高頻超聲波脈沖耦合到容器壁，脈沖將會在容器壁和液體中傳播，還會被容器內表面反射。通過對反射信號特性進行檢測和計算，就可以判斷出液位是否到了控制器安裝的位置。液位控制器可輸出繼電器信號，便于實現對液位的檢測控制。



三、產品優勢

1、適用面廣：可用于有劇毒的、強腐蝕性的、高壓力的、各種復雜工況、以及爆炸性氣體環境下的各種液體介質測量。

2、安裝可不停產、不清罐、不動火；安裝方便，操作簡單。

3、儀表工作可靠、性能穩定?？垢蓴_能力強。

4、儀表不需要使用方維修、免維護，使用壽命長。

四、應用條件

1、介質要求：純凈液體、乳狀液體、懸浮狀液體等

2、被測容器材質要求：安裝超聲波探頭出的容器壁要求用能夠良好傳遞信號的硬質材料制成。

例如：碳鋼、不銹鋼、各種金屬、玻璃鋼、環氧樹脂、硬質塑料、陶瓷、玻璃、硬橡膠等材料或其他符合材料。該容器壁的內外表面應平整。若容器壁為多層材料，各層應緊密接觸，無氣泡或者其他夾層。例如：硫化硬橡膠襯層、環氧樹脂襯層、不銹鋼襯層、鈦襯層等。

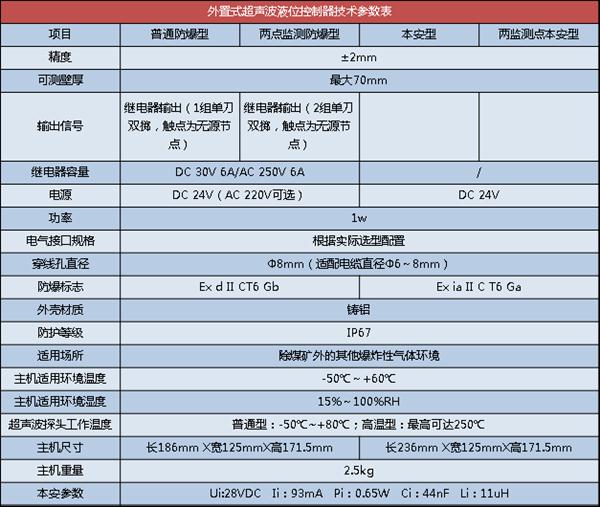

五、技術參數

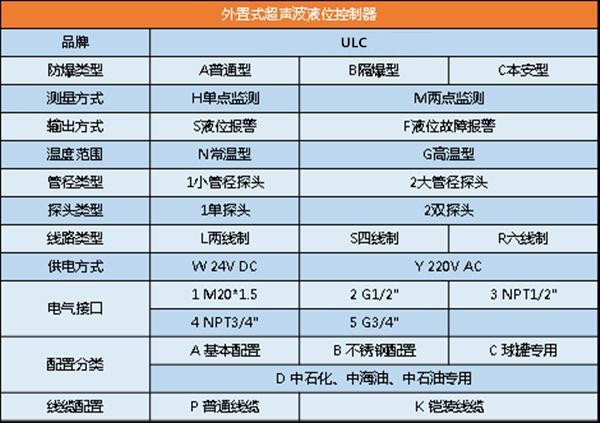

六、產品選型表
